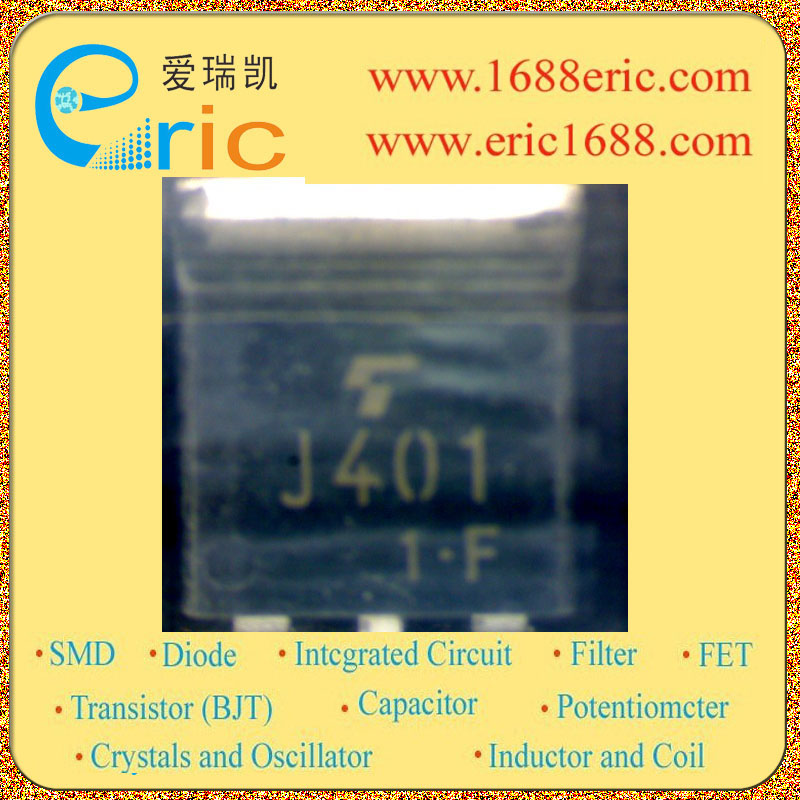

2SJ401 J401 的参数 |
| 最大源漏极电压Vds
Drain-Source Voltage |
-60V |
| 最大栅源极电压Vgs(±)
Gate-Source Voltage |
20V |
| 最大漏极电流Id
Drain Current |
-20A |
| 源漏极导通电阻Rds
Drain-Source On-State
Resistance |
0.033Ω @10A,-10V |
| 开启电压Vgs（th）
Gate-Source Threshold Voltage |
-0.8--2.0V |
| 耗散功率Pd
Power Dissipation |
100mW/0.1W |
| Description & Applications |
4 V gate drive Low drain?source ON resistance : RDS (ON) = 33 m? (typ.) High forward transfer admittance : |Yfs| = 20 S (typ.) Low leakage current : IDSS = ?100 μA (max) (VDS = ?60 V) Enhancement?mode : Vth = ?0.8~?2.0 V (VDS = ?10 V, ID = ?1 mA) |
| 描述与应用 |
4 V栅极驱动 低漏源导通电阻RDS（ON）= 33mΩ（典型值） 高正向转移导纳：| YFS|=20 S（典型值） 低漏电流：IDSS=-100μA（最大值）（VDS=-60V） 增强模式：VTH =-0.8?-2.0 V（VDS= -10 V，ID=-1毫安） |
