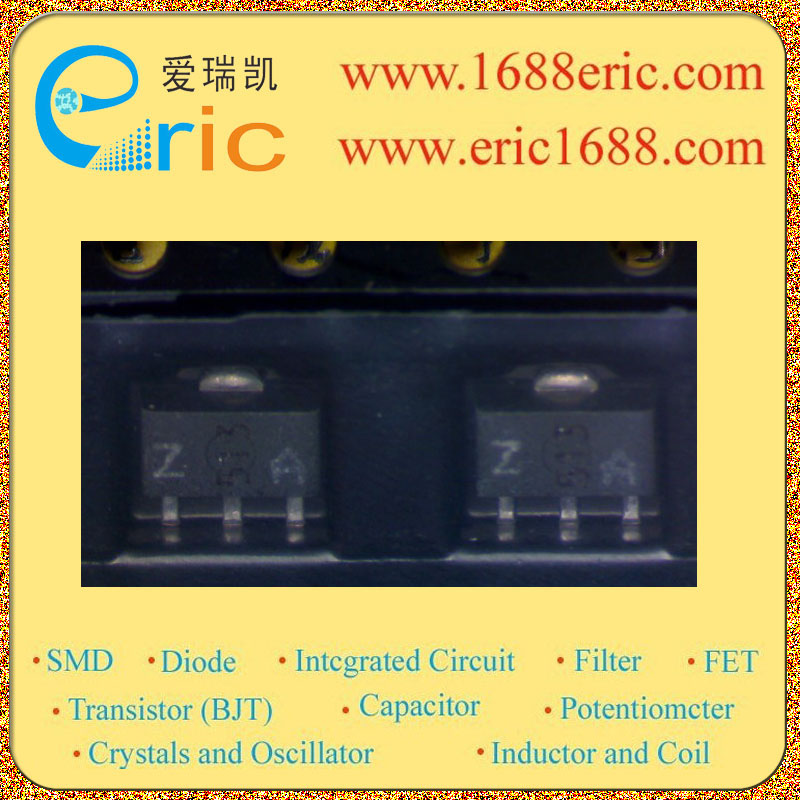

2SK2615 ZA 的参数 |
| 最大源漏极电压Vds
Drain-Source Voltage |
60V |
| 最大栅源极电压Vgs(±)
Gate-Source Voltage |
20V |
| 最大漏极电流Id
Drain Current |
2A |
| 源漏极导通电阻ΩRds
DΩ/Ohmain-SouΩ/Ohmce On-State Ω/Ohmesistance |
0.23Ω/Ohm @1A,10V |
| 开启电压Vgs（th）
Gate-Source Threshold Voltage |
0.8-2.0V |
| 耗散功率Pd
Power Dissipation |
500mW/0.5W |
| Description & Applications |
TOSHIBA Field Effect Transistor Silicon N Channel MOS Type (L2?π?MOSV) DC?DC Converter, Relay Drive and Motor Drive Applications Features Silicon N Channel MOS Type DC?DC Converter, Relay Drive and Motor Drive Applications Low drain?source ON resistance : RDS (ON) = 0.23 ? (typ.) High forward transfer admittance : |Yfs| = 2.0 S (typ.) Low leakage current : IDSS = 100 μA (max) (VDS = 60 V) Enhancement?mode |
| 描述与应用 |
东芝场效应晶体管的硅N沟道MOS型（L2-π-MOSV） DC-DC转换器，继电器驱动和电机驱动应用 特性 硅N沟道MOS型 DC-DC转换器，继电器驱动和电机驱动 应用 低漏源导通电阻RDS（ON）= 0.23Ω（典型值） 高正向转移导纳：| YFS|=2.0 S（典型值） 低漏电流：IDSS=100μA（最大值）（VDS=60 V） 增强型 |
