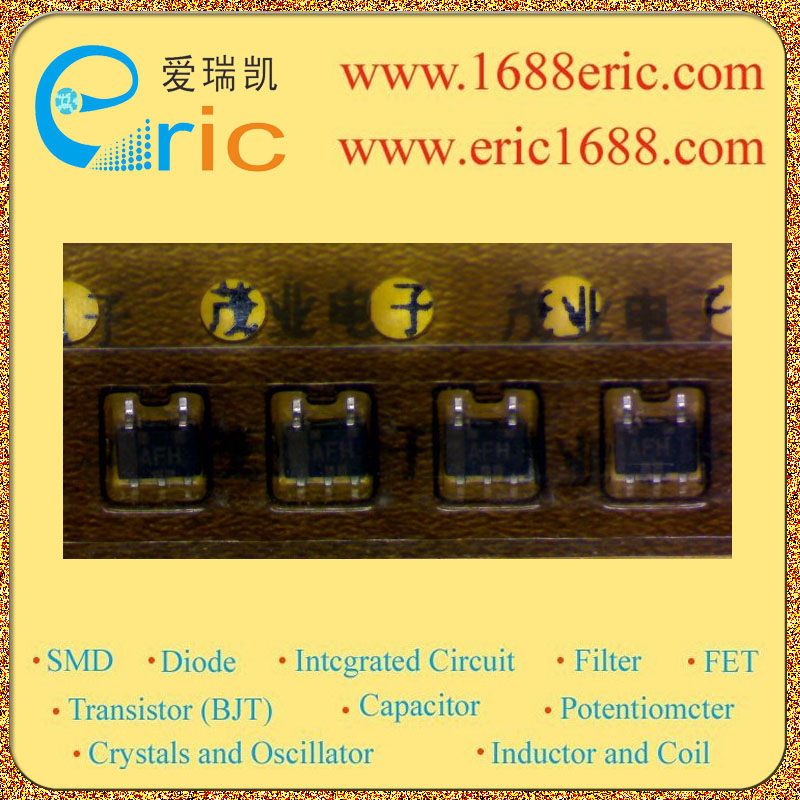

AHC1G14HDCKR AFH 的参数 |
| 逻辑类型
Logic Type |
反相施密特触发器 Inverting Schmitt trigger |
| 电路数
Number of Circuits |
1 |
| 输入数
Number of Inputs |
1 |
| 电源电压Vcc
Voltage - Supply |
2V~5.5V |
| 静态电流Iq
Current - Quiescent (Max) |
1uA |
| 输出高，低电平电流
Current - Output High, Low |
-8mA，8mA |
| 低逻辑电平
Logic Level - Low |
0.3V~1.1V |
| 高逻辑电平
Logic Level - High |
1.7V~4.4V |
| 传播延迟时间@Vcc，CL
Max Propagation Delay @ V, Max CL |
3.1ns @ 3.0V，15pF |
| Description & Applications |
single schmitt-trigger inverter gate;Features Operating range 2V to 5.5V Vcc Switching speed typ3.1ns(@Vcc=3.0V,CL=15pF) All inputs Vih(max)=5.5V(@Vcc=0 to 5.5V) 5 pin DBV package 5 pin DCK package |
| 描述与应用 |
单施密特触发器逆变器门;特性 工作范围2V至5.5V的VCC 开关的速度typ3.1ns（VCC= 3.0V，CL=15pF的） 所有输入VIH（最大）= 5.5V（VCC =0?5.5V） 5引脚DBV封装 5引脚DCK封装 |
