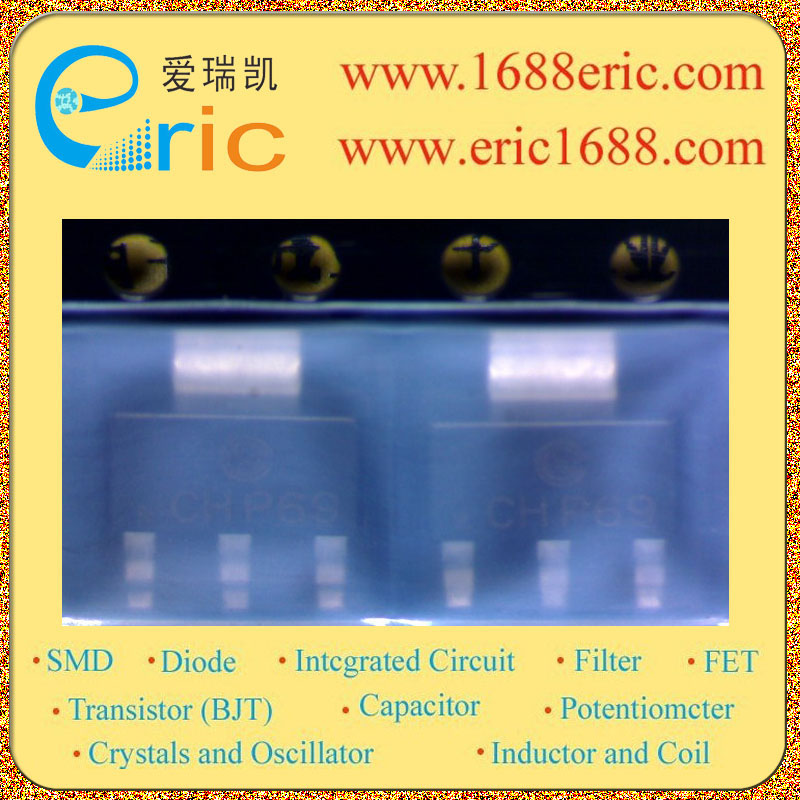

CHP69 CHP69 的参数 |
| 集电极-基极反向击穿电压V(BR)CBO
Collector-Base Voltage(VCBO) |
-32V |
| 集电极-发射极反向击穿电压V(BR)CEO
Collector-Emitter Voltage(VCEO) |
?20V |
| 集电极连续输出电流IC
Collector Current(IC) |
-1A |
| 截止频率fT
Transtion Frequency(fT) |
40MHz |
| 直流电流增益hFE
DC Current Gain(hFE) |
85~375 |
| 管压降VCE（sat）
Collector-Emitter SaturationVoltage |
?500mV/-0.5V |
| 耗散功率Pc
PoWer Dissipation |
1.35W |
| Description & Applications |
PNP Medium Power Transistor APPLICATION * General purpose switching and amplification * Audio power amplifier FEATURE * Small flat package. ( SC-73/SOT-223 ) * Low saturation voltage VCE(sat)=-0.5V(max.)(IC=-1A) * High speed switching time: tstg= 1.0uSec (typ.) * PC= 1.35W (mounted on printed-circuit board). * High saturation current capability. |
| 描述与应用 |
PNP中等功率晶体管 应用 *通用开关和放大 *音频功率放大器 特写 *小型扁平封装。 （SC-73/SOT-223） *低饱和电压VCE（星期六）=-0.5V（最大值）（IC=1A） *高速开关时间TSTG1.0uSec（典型值） * PC=1.35W（印刷电路板）上安装。 *高饱和电流能力。 |
