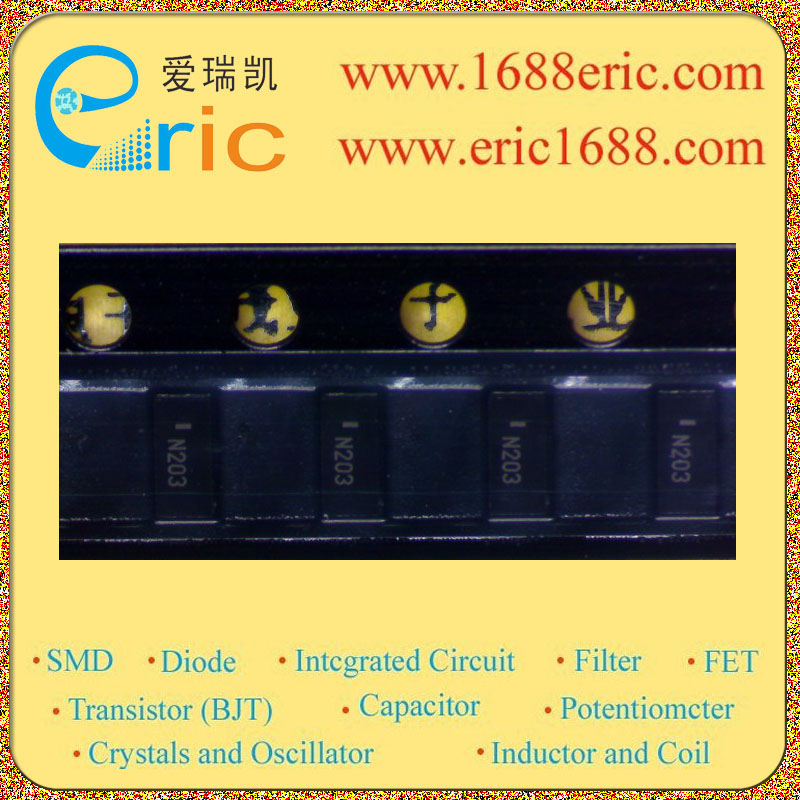

CM1420-03CS
 型号:  CM1420-03CS
 标记/丝印/代码/打字:  N203
 厂家:  California Micro Devices
 封装:  CSP
 批号:  05+
 库存数量:  200
 所属分类:  晶振滤波Crystal Oscillator and Filter
  滤波Filter
    EMI
 技术文档PDF:  在线阅读

 在线购买

CM1420-03CS N203 的参数

类型 Type 低通 Low Pass
技术 Technology RC
通道数 Number of Channels 6
中心/截止频率 Center / Cutoff Frequency 58MHz
衰减值 Attenuation Value 5dB@800MHz-2700MHz
电阻 - 通道 (Ω) Resistance - Channel (Ohms)
电流 Current
数值 Values C=30pF
ESD 保护 ESD Protection 是 Yes
Description & Applications Features Functionally and pin compatible with CSPEMI306A device Optiguard TM coated for improved reliability at assembly Six channels of EMI filtering for data ports Pi-style EMI filters in a capacitor-resistor-capacitor (C-R-C) network 40dB absolute attenuation (typical) at 1 GHz 35dB attenuation (typical) at 1 GHz relative to pass band +15kV ESD protection on each channel (IEC 61000-4-2 Level 4, contact discharge) +30kV ESD protection on each channel (HBM) 15-bump, 2.960mm X 1.330mm footprint Chip Scale Package (CSP) Chip Scale Package features extremely low lead inductance for optimum filter and ESD performance Lead-free version available Applications EMI filtering and ESD protection for both data and I/O ports Wireless Handsets Handheld PCs / PDAs MP3 Players Notebooks Desktop PCs
描述与应用 特点 功能和引脚兼容CSPEMI306A 设备 Optiguard TM ?涂覆以提高可靠性 装配 六通道EMI过滤数据端口 丕式EMI滤波器的电容电阻电容 (C-R-C)网络 ?40dB的绝对衰减(典型值),在1 GHz ?相对于通过35dB的衰减量(典型值),在1 GHz 乐队 ?+15 kV的ESD保护每个通道 (IEC61000-4-2第4级,接触放电) ?+30 kV的ESD(HBM)保护每个通道 15-的磕碰,2.960毫米X1.330毫米足迹 芯片级封装(CSP) 芯片级封装,具有极低的 引线电感的最佳滤波器和ESD 性能 ?无铅版本 应用 EMI滤波和ESD保护为数据 和I / O端口 ?无线手机 ?掌上电脑/ PDA等 ?MP3播放器 ?笔记本电脑 台式电脑
技术文档PDF下载 在线阅读
