LTC1701BE LTUD 的参数 |
| 控制方式
MODE |
|
| 输入电压VIN
Input Voltage |
2.5~5.5V |
| 输出电压VOUT
Output Voltage |
1.25~5V |
| 输出电流IOUT
Output Current |
500mA/0.5A |
| 震荡频率FOSC
Oscillation Frequency |
1MHZ |
| 内置FET
Built-in FET |
|
| Description & Applications |
1MHz Step-Down DC/DC Converters ? Tiny 5-Lead SOT-23 Package ?Uses Tiny Capacitors and Inductor ? High Frequency Operation: 1MHz ?High Output Current: 500mA ?Low RDS(ON) ?Internal Switch: 0.28? ? High Efficiency: Up to 94% ? Current Mode Operation for Excellent Line and Load Transient Response ?Short-Circuit Protected ?Low Quiescent Current: 135μA (LTC1701) ?Low Dropout Operation: 100% Duty Cycle ?Ultralow Shutdown Current: IQ < 1μA ?Peak Inductor Current Independent of Inductor Value ?Output Voltages from 5V Down to 1.25V |
| 描述与应用 |
1MHz的降压DC/ DC转换器 ?小巧的5引脚SOT-23封装 ?Uses微小的电容器和电感器 ?高频率操作：1MHz的 ?高输出电流：500mA ?低RDS（ON） ?内部开关：0.28Ω ?高效率：高达94％ ?出色的线路和负载瞬态响应的电流模式操作 ?短路保护 ?低静态电流：135μA（LTC1701） ?低压差操作：100％占空比 ?超低停机电流：IQ<1μA ?独立电感值的峰值电感电流 ?从5V的输出电压低至1.25V |
| 技术文档PDF下载 |
在线阅读  |
|
|
|
|
|
相关型号列表 |
| 型号 |
标记/丝印/代码 |
厂家 |
批号 |
封装 |
数量 |
描述 |
详细资料 |

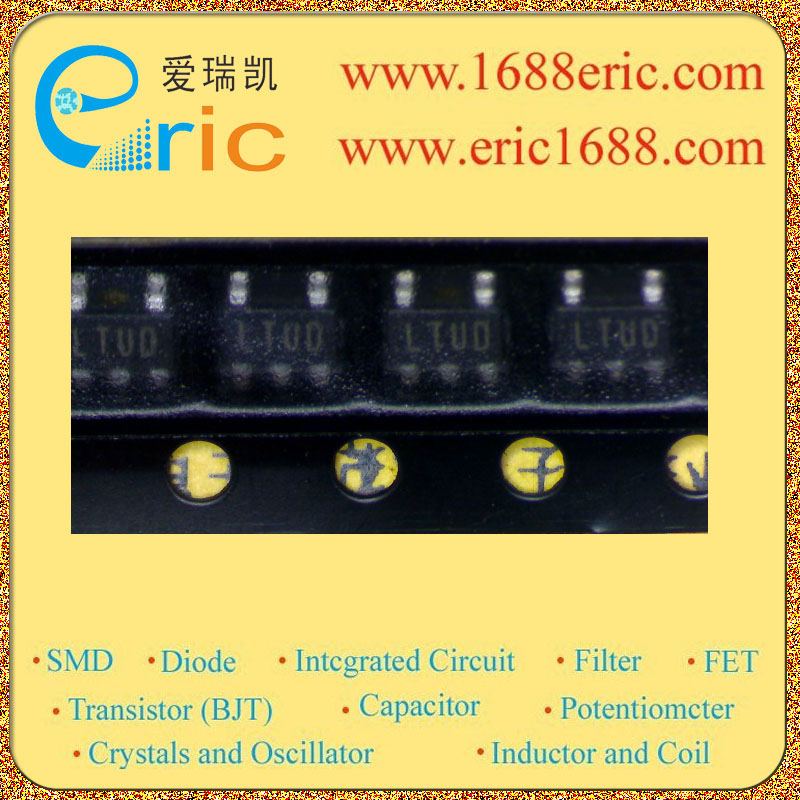

| LTC1701BE |
LTUD |
Linear Technology |
05+ |
SOT-153/SOT23-5 |
400 |
电源管理ICPower Management IC/PMIC-DC/DC降压转换器DC/DC Step-Down Converter |
查看 |
|
|
|
