LTC3405AES6 L1ZW 的参数 |
| 控制方式
MODE |
PWM |
| 输入电压VIN
Input Voltage |
2.5~5.5V |
| 输出电压VOUT
Output Voltage |
0.8V |
| 输出电流IOUT
Output Current |
300mA/0.3A |
| 震荡频率FOSC
Oscillation Frequency |
1.5MHZ |
| 内置FET
Built-in FET |
PMOS/NMOS |
| Description & Applications |
1.5MHz, 300mA Synchronous Step-Down Regulator in Thin SOT ? High Efficiency: Up to 96% ? Very Low Quiescent Current: Only 20μA ? 300mA Output Current at VIN = 3V ? 2.5V to 5.5V Input Voltage Range ?1.5MHz Constant Frequency Operation ?No Schottky Diode Required ? Low Dropout Operation: 100% Duty Cycle ?Stable with Ceramic Capacitors ? 0.8V Reference Allows Low Output Voltages ? Shutdown Mode Draws < 1μA Supply Current ? ±2% Output Voltage Accuracy ? Current Mode Operation for Excellent Line and ?Load Transient Response ? Overtemperature Protected |
| 描述与应用 |
1.5MHz的300mA同步降压稳压器，薄型SOT ?高效率：高达96％ ?非常低的静态电流只有20μA ?300mA输出电流在VIN =3V ?2.5V至5.5V输入电压范围 ?1.5MHz恒定频率操作 ?无需肖特基二极管 ?低压差操作：100％占空比 ?陶瓷电容器稳定工作 ?0.8V基准允许低输出电压 ?关断模式绘制<1μA电源电流 ?±2％的输出电压精度 ?优秀线路和电流模式操作 ?负载瞬态响应 ?过热保护 |
| 技术文档PDF下载 |
在线阅读  |
|
|
|
|
|
相关型号列表 |
| 型号 |
标记/丝印/代码 |
厂家 |
批号 |
封装 |
数量 |
描述 |
详细资料 |

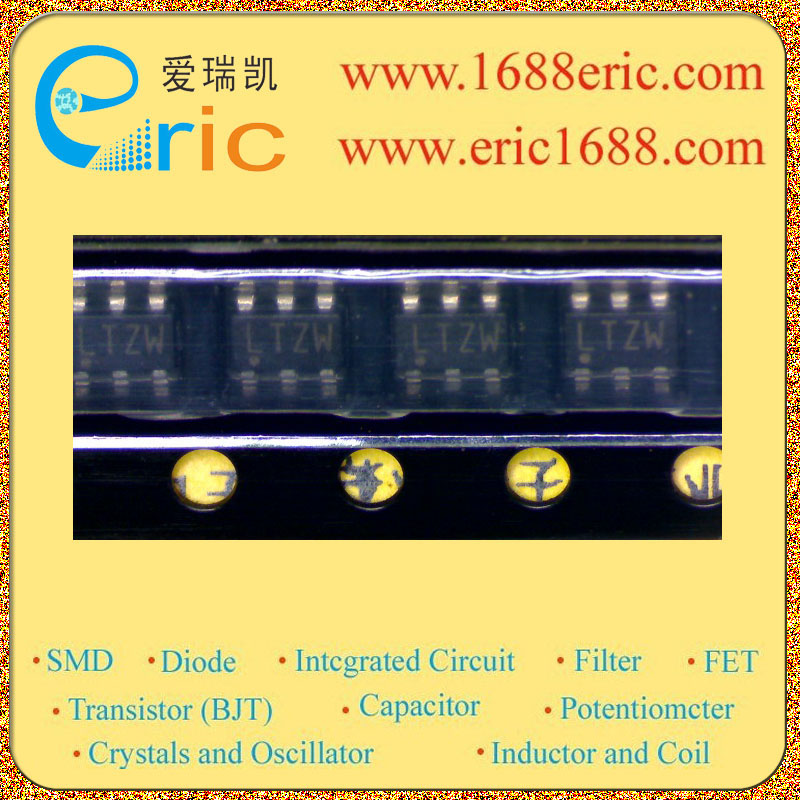

| LTC3405AES6 |
L1ZW |
LT |
05+ |
SOT-163/SOT23-6 |
150 |
电源管理ICPower Management IC/PMIC-DC/DC降压转换器DC/DC Step-Down Converter |
查看 |
|
|
|
