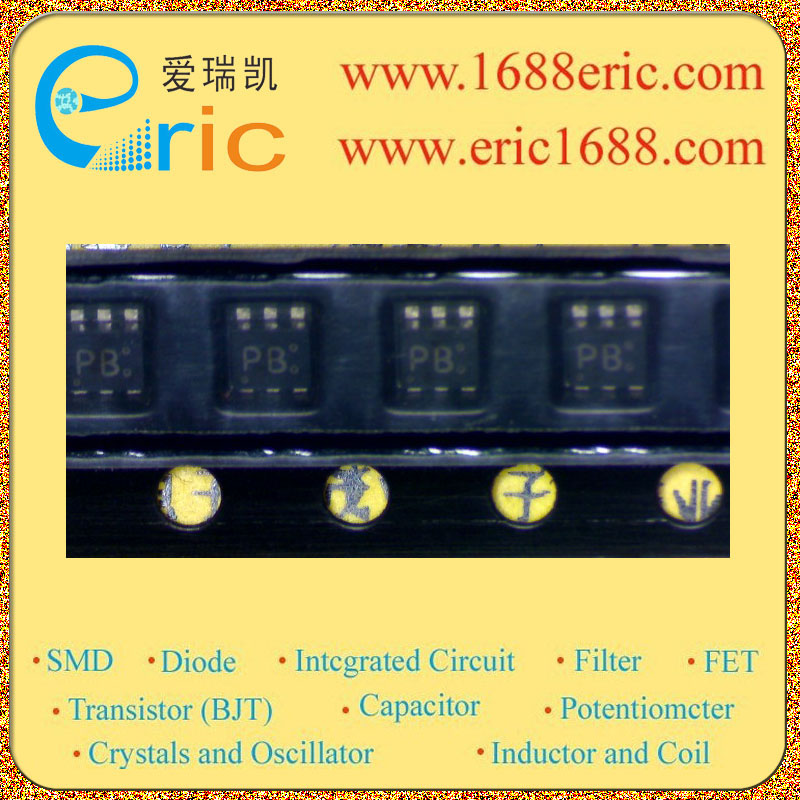

MCH6702 PB 的参数 |
| 三极管BJT类型
TYPE |
PNP |
| 三极管BJT集电极-基极反向击穿电压V(BR)CBO
Collector-Base Voltage(VCBO) |
-15V |
| 三极管BJT集电极-发射极反向击穿电压V(BR)CEO
Collector-Emitter Voltage(VCEO) |
-15V |
| 三极管BJT集电极连续输出电流IC
Collector Current(IC) |
-1.5A |
| 三极管BJT截止频率fT
Transtion Frequency(fT) |
350MHz |
| 三极管BJT直流电流增益hFE
DC Current Gain(hFE) |
-100mA |
| 三极管BJT管压降VCE（sat）
Collector-Emitter Saturation Voltage |
-120~-180mV |
| 二极管DIODE类型
TYPE |
肖特基-单管 SBD-Single |
| 二极管DIODE反向电压VR
Reverse Voltage |
30V |
| 二极管DIODE正向整流电流Io
Rectified Current |
700mA |
| 二极管DIODE正向电压降VF
Forward Voltage(Vf) |
500mV |
| 耗散功率Pc
Power Dissipation |
1W |
| Description & Applications |
Features ? TR : PNP Epitaxial Planar Silicon Transistor SBD : Schottky Barrier Diode ? DC/DC Converter Applications ? Composite type with a PNP transistor and a Schottky barrier diode contained in one package facilitatiing high-density mounting. ? The MCH6702 consists of two chips which are equivaient to the MCH6101 and SBS006, respectively. ? The ultrasmall package facilitates miniaturization in end products. (mounting height 0.85mm). |
| 描述与应用 |
特点 ?TR：PNP平面外延硅晶体管 ?SBD：肖特基二极管 ?DC / DC转换器应用 ?复合型包含在一个与一个PNP晶体管和一个肖特基势垒二极管包facilitatiing高密度安装。 ?MCH6702由两个芯片是相同于MCH6101和SBS006，分别。 ?超小型封装有利于在终端产品的小型化。 （安装高度0.85毫米）。 |
