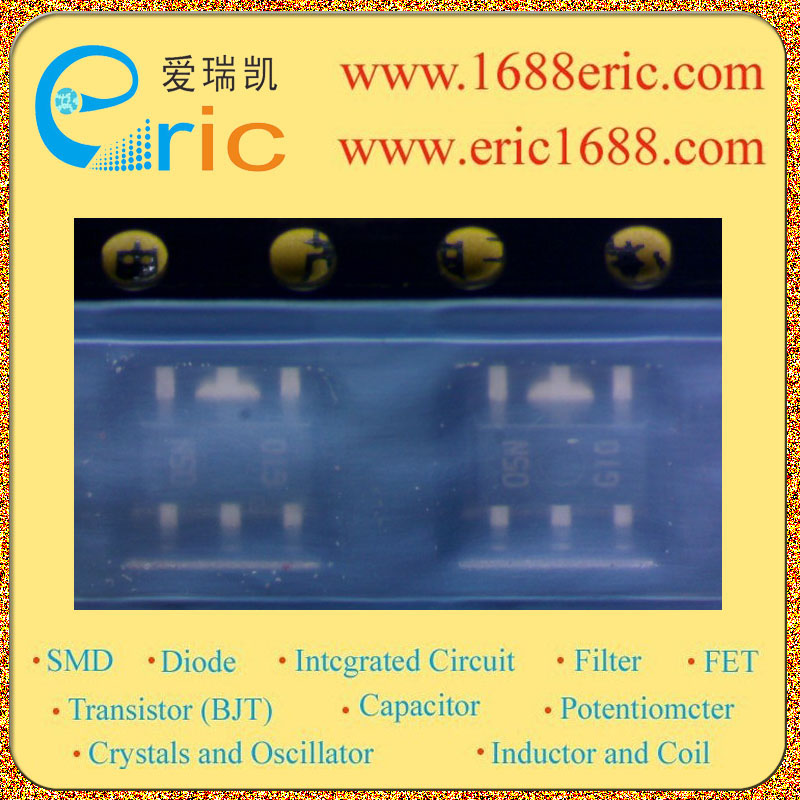

NJM2884U1-05 05N 的参数 |
| 电路数量
Number of Regulators |
1 |
| 输入电压VIN
Voltage - Input |
10V |
| 输出电压VOUT
Voltage - Output |
5V |
| 输出电流Io
Current - Output |
300mA/0.3A |
| 最大压降VDO
Voltage - Dropout |
180mV/0.18V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
有 Yes |
| 最大耗散功率Pd
Power dissipation |
625mW/0.625W |
| Description & Applications |
LOW DROPOUT VOLTAGE REGULATOR ；?High Ripple Rejection 75dB typ. (f=1kHz, Vo=3V Version) ?Low Output Noise Voltage Vno=45μVrms typ. ? Output capacitor with 2.2μF ceramic capacitor (Vo≥2.7V) ? Output Current Io(max.)=500mA ? High Precision Output Vo±1.0% ? Low Dropout Voltage 0.18V typ. (Io=100mA) ? ON/OFF Control ? Internal Thermal Overload Protection ? Internal Short Circuit Current Limit ? Bipolar Technology |
| 描述与应用 |
低压差稳压器;?高纹波抑制比为75dB。（F =1kHz时，VO= 3V版本） ?低输出噪声电压VNO=值45μVrms（典型值）。 输出电容2.2μF陶瓷电容（VO≥2.7V） ?输出电流Io（最大）=500毫安中 ?高精度输出VO±1.0％ ?低压差电压0.18V（典型值）。 （IO=100毫安） ?ON / OFF控制 ?内部热过载保护 ?内部短路电流限制 ?双极技术 |
