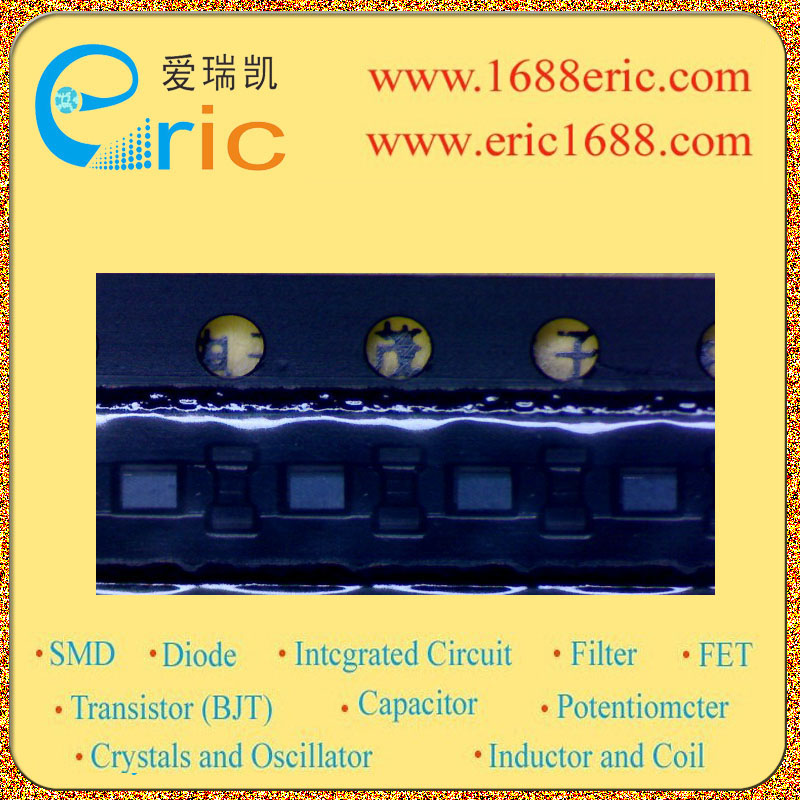

R1113Z281B-TR-FD F 的参数 |
| 电路数量
Number of Regulators |
1 |
| 输入电压VIN
Voltage - Input |
7V |
| 输出电压VOUT
Voltage - Output |
2.8V |
| 输出电流Io
Current - Output |
100mA/0.1A |
| 最大压降VDO
Voltage - Dropout |
230mV/0.23V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
无 No |
| 最大耗散功率Pd
Power dissipation |
190mW/0.19W |
| Description & Applications |
LOW NOISE 150mA LDO REGULATOR ;?Ultra-Low Supply Current Typ. 100μA ? Standby Mode Typ. 0.1μA ? Low Dropout Voltage Typ. 0.23V (IOUT=100mA 3.0V Output type) ? High Ripple Rejection Typ. 80dB(f=1kHz 3.0V Output type) ? Low Temperature-Drift Coefficient of Output Voltage Typ. ±100ppm/°C ? Excellent Line Regulation .Typ. 0.05%/V ? High Output Voltage Accuracy .±2.0% ? Excellent Dynamic Response ? Output Voltage Stepwise setting with a step of 0.1V in the range of 1.5V to5.0V is possible ? Built-in Fold Back Protection Circuit Typ. 30mA (Current at short mode) ? Ceramic capacitors are recommended to be used with this IC |
| 描述与应用 |
低噪声150MA LDO稳压器;?超低电源电流的典型值。100μA ?待机模式典型。 0.1μA ?低压差典型。 0.23V（IOUT=100MA3.0V输出类型） ?高纹波抑制比典型。 80分贝（F =1kHz的3.0V输出类型） ?低温度漂移系数的输出电压典型值。温度系数±100ppm/°C ?卓越的线路调整典型。 0.05％/ V ?高输出电压精度±2.0％ ?出色的动态响应 ?输出电压每步0.1V的范围内逐步设置 ???，1.5V to5.0V可能 ?内置折返保护电路的典型。 30毫安（目前在很短的模式） ?陶瓷电容器推荐使用这个IC |
