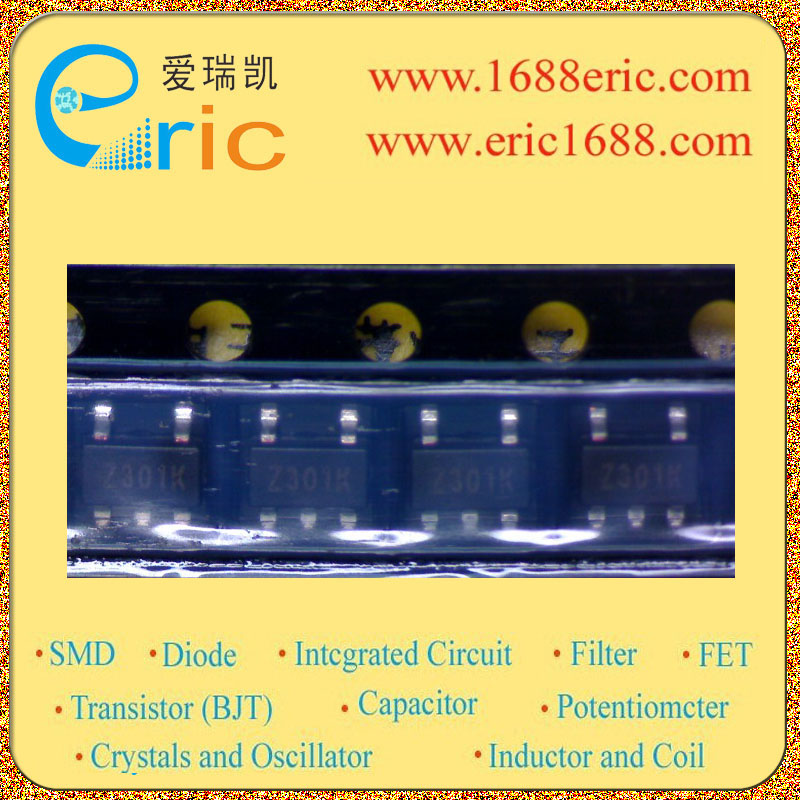

R1131N301D
 型号：  R1131N301D
 标记/丝印/代码/打字：  Z30
 厂家：  RICOH
 封装：  SOT-153/SOT23-5
 批号：  05+
 库存数量：  490
 所属分类：  电源管理ICPower Management IC/PMIC
  电压调整器/稳压Voltage Regulator
    低压差LDOLow Dropout (LDO)
 技术文档PDF：  在线阅读
　 　
 在线购买 　

R1131N301D Z30 的参数
电路数量 Number of Regulators 1
输入电压VIN Voltage - Input 6.5V
输出电压VOUT Voltage - Output 3V
输出电流Io Current - Output 300mA/0.3A
最大压降VDO Voltage - Dropout 230mV/0.23V
带使能脚EN/CE(ON/OFF功能) With Enable Pin 无 No
最大耗散功率Pd Power dissipation
Description & Applications Low Voltage 300mA LDO REGULATOR ;?Supply Current 80μA (VOUT < 1.8V) Typ. 60μA (VOUT>= 1.8V) ? Standby Mode Typ. 0.1μA ? Low Dropout Voltage .Typ. 0.48V(IOUT=300mA Output Voltage=1.0V Type) Typ. 0.31V(IOUT=300mA Output Voltage=1.5V Type) Typ. 0.23V(IOUT=300mA Output Voltage=3.0V Type) ? Ripple Rejection Typ. 65dB(f=1kHz) ? Low Temperature-Drift Coefficient of Output Voltage Typ. ±100ppm/°C ? Excellent Line Regulation Typ. 0.01%/V ? Output Voltage Accuracy ±2.0% ? Output Voltage Range 0.8V to 3.3V ? Input Voltage Range 1.4V to 3.3V ? Built-in fold-back protection circuit Typ. 50mA (Current at short mode) ? External Capacitors CIN=COUT=Tantalum 1.0μF (VOUT < 1.0V) CIN=COUT=Ceramic 1.0μF (VOUT>= 1.0V) ? Precision Voltage References. ? Power source for electrical appliances such as cameras, VCRs and hand-held communication equipment. ? Power source for battery-powered equipment.
描述与应用 低电压300mA的LDO稳压器;?电源电流80μA（VOUT<1.8V） ?????典型。 60μA（VOUT>=1.8V） ?待机模式典型。 0.1μA ?低压差典型。 0.48V（IOUT=300mA输出电压=1.0V） ?典型。 0.31V（IOUT=300mA输出电压=1.5V） ?典型。 0.23V（IOUT=300mA输出电压=3.0V） ?纹波抑制典型。 65分贝（F=1kHz时） ?低温度漂移系数的输出电压典型值。温度系数±100ppm/°C ?卓越的线路调整典型。 0.01％/ V ?输出电压精度±2.0％ ?输出电压范围为0.8V至3.3V ?输入电压范围1.4V至3.3V ?内置折返保护电路的典型。电流50mA（目前在很短的模式） ?外部电容CIN= COUT=钽1.0μF（VOUT<1.0V） ????CIN= COUT=陶瓷1.0μF（VOUT=1.0V） ?精密电压基准。 ?电源的电器，如摄像机，录像机和手持通信设备。 ?电池供电设备的电源。
技术文档PDF下载 在线阅读

　

 相关型号列表
型号 标记/丝印/代码 厂家 批号 封装 数量 描述 详细资料
R1130H151A C15 RICOH 05+ SOT89-5 50 电源管理ICPower Management IC/PMIC-电压调整器/稳压Voltage Regulator-低压差LDOLow Dropout (LDO) 查看
R1130H251B-T1 C25 RICOH 03+ SOT89-5 5100 电源管理ICPower Management IC/PMIC-电压调整器/稳压Voltage Regulator-低压差LDOLow Dropout (LDO) 查看
R1130H301B-T1 C30 RICOH 05+ SOT89-5 50 电源管理ICPower Management IC/PMIC-电压调整器/稳压Voltage Regulator-低压差LDOLow Dropout (LDO) 查看
R1130H331B C33 RICOH 04+ SOT89-5 1478 电源管理ICPower Management IC/PMIC-电压调整器/稳压Voltage Regulator-低压差LDOLow Dropout (LDO) 查看
R1130H401A C40 RICOH 04+ SOT89-5 700 电源管理ICPower Management IC/PMIC-电压调整器/稳压Voltage Regulator-低压差LDOLow Dropout (LDO) 查看
R1130H431B C43 RICOH 05+ SOT-89 700 电源管理ICPower Management IC/PMIC-电压调整器/稳压Voltage Regulator-低压差LDOLow Dropout (LDO) 查看
R1130H471B C47 RICOH 05+NOPB1RM SOT89-5 15800 电源管理ICPower Management IC/PMIC-电压调整器/稳压Voltage Regulator-低压差LDOLow Dropout (LDO) 查看
R1130H501B-T1-FB C50 RICOH 04+ SOT89-5 1000 电源管理ICPower Management IC/PMIC-电压调整器/稳压Voltage Regulator-低压差LDOLow Dropout (LDO) 查看
R1131D291D T9 RICOH 05+ SON-6 10 电源管理ICPower Management IC/PMIC-电压调整器/稳压Voltage Regulator-低压差LDOLow Dropout (LDO) 查看
R1131N301D Z30 RICOH 05+ SOT-153/SOT23-5 490 电源管理ICPower Management IC/PMIC-电压调整器/稳压Voltage Regulator-低压差LDOLow Dropout (LDO) 查看

　
