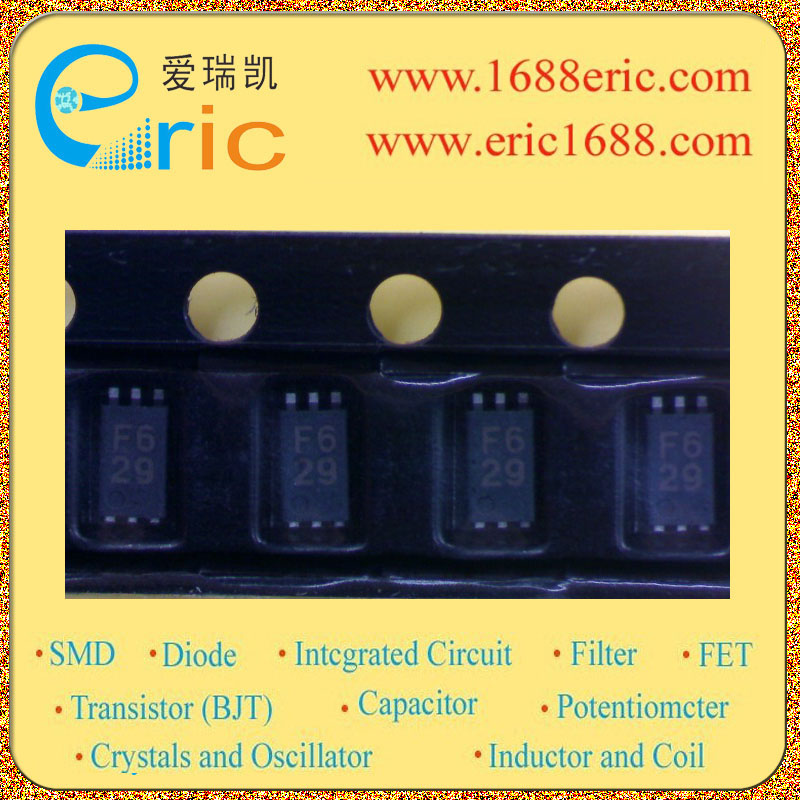

R1160D161B-TR F628 的参数 |
| 电路数量
Number of Regulators |
1 |
| 输入电压VIN
Voltage - Input |
6.5V |
| 输出电压VOUT
Voltage - Output |
1.6V |
| 输出电流Io
Current - Output |
200mA/0.2A |
| 最大压降VDO
Voltage - Dropout |
200mV/0.2V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
无 No |
| 最大耗散功率Pd
Power dissipation |
500mW/0.5W |
| Description & Applications |
3-MODE 200mA LDO REGULATOR ;? Ultra-Low Supply Current 3.5μA (Low Power Mode, VOUT<= 1.5V) Typ. 40μA (Fast Transient Mode) ? Standby Mode Typ. 0.1μA ? Low Dropout Voltage Typ. 0.30V (IOUT=200mA 3.0V Output Voltage=1.0V Type) Typ. 0.20V (IOUT=200mA 3.0V Output Voltage=1.5V Type) Typ. 0.14V (IOUT=200mA 3.0V Output Voltage=3.0V Type) ? High Ripple Rejection Typ. 70dB (f=1kHz,FT Mode) ? Low Temperature-Drift Coefficient of Output Voltage Typ. ±100ppm/°C ? Excellent Line Regulation Typ. 0.05%/V ? High Output Voltage Accuracy ±2.0% (±3.0% at LP Mode) ? Output Voltage 0.8V to 3.3V ? Input Voltage 1.4V ? Built-in Fold Back Protection Circuit .Typ. 50mA (Current at short mode) ? Precision Voltage References. ? Power source for electrical appliances such as cameras, VCRs and hand-held communication equipment. ? Power source for battery-powered equipment. |
| 描述与应用 |
3模式200mA的LDO稳压器;?超低电源电流3.5μA（低功率模式，VOUT=1.5V） 典型。 40μA（快速瞬态模式） ?待机模式典型。 0.1μA ?低压差典型。 0.30V（IOUT=3.0V200毫安输出电压=1.0V） 典型。 0.20V（IOUT=3.0V200毫安输出电压=1.5V） 典型。 0.14V（IOUT=3.0V200毫安输出电压=3.0V） ?高纹波抑制比典型。 70分贝（F =1kHz时，FT模式） ?低温度漂移系数的输出电压典型值。温度系数±100ppm/°C ?卓越的线路调整典型。 0.05％/ V ?高输出电压精度±2.0％（±3.0％，在LP模式下） ?输出电压为0.8V至3.3V ?输入电压1.4V ?内置折返保护电路的典型值。电流50mA（目前在很短的模式） ?精密电压基准。 ?电源的电器，如摄像机，录像机和手持通信设备。 ?电池供电设备的电源。 |
