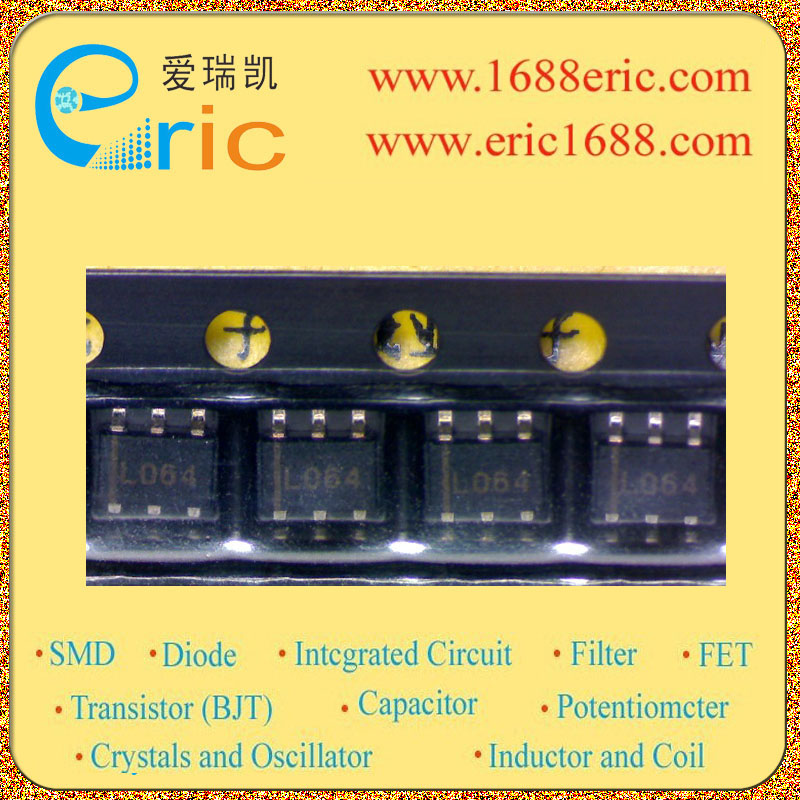

R1211D002A L0 的参数 |
| 控制方式
MODE |
PWM,升压 |
| 输入电压VIN
Input Voltage |
2.5V to 6.0V |
| 输出电压VOUT
Output Voltage |
|
| 输出电流IOUT
Output Current |
900mA/0.9mA |
| 震荡频率FOSC
Oscillation Frequency |
300KHz，700KHz |
| 内置FET
Built-in FET |
锁存型 |
| Description & Applications |
FEATURES ? STEP-UP DC/DC CONTROLLER ? Standby Current Typ. 0μA (for B/D version) ? Input Voltage Range 2.5V to 6.0V ? Built-in Latch-type Protection Function (Output Delay Time can be set with an external capacitor) ? Two Options of Basic Oscillator Frequency 300kHz, 700kHz ? Max Duty Cycle Typ. 90% ? High Reference Voltage Accuracy ±1.5% ? U.V.L.O. Threshold level Typ. 2.2V (Hysteresis Typ. 0.13V) ? Small Packages SOT-23-6W or thin (package height Max. 0.85mm) SON-6 APPLICATIONS ? Constant Voltage Power Source for portable equipment. ? Constant Voltage Power Source for LCD and CCD. |
| 描述与应用 |
特点 ?升压型DC/ DC控制器 ?待机电流 典型0μA（为B / D版） ?输入电压范围:2.5V至6.0V ?内置锁存型保护功能（输出延迟时间可以设置一个外部电容） ?两个选项的基本振荡器频率为300kHz，700kHz的 ?最大占空比典型。 90％的 ?高参考电压精度±1.5％ ?U.V.L.O.阈值水平典型。 2.2V（滞后典型0.13V。） ?小型封装 SOT-23-6W薄（包高度最大0.85毫米）的SON-6 应用 ?恒压源为便携式设备。 ?恒压源用于LCD和CCD。 |
| 技术文档PDF下载 |
 在线阅读(1) (2) |
|
|
|
|
|
相关型号列表 |
| 型号 |
标记/丝印/代码 |
厂家 |
批号 |
封装 |
数量 |
描述 |
详细资料 |
| R1211D002A |
L0 |
RICOH |
05+ |
SON-6 |
1600 |
电源管理ICPower Management IC/PMIC-DC/DC升压转换器DC/DC Step-Up Converter |
查看 |
| R1211D002D-TR |
L3 |
RICOH |
03+ |
SON-6 |
37000 |
电源管理ICPower Management IC/PMIC-DC/DC升压转换器DC/DC Step-Up Converter |
查看 |
|
|
|
