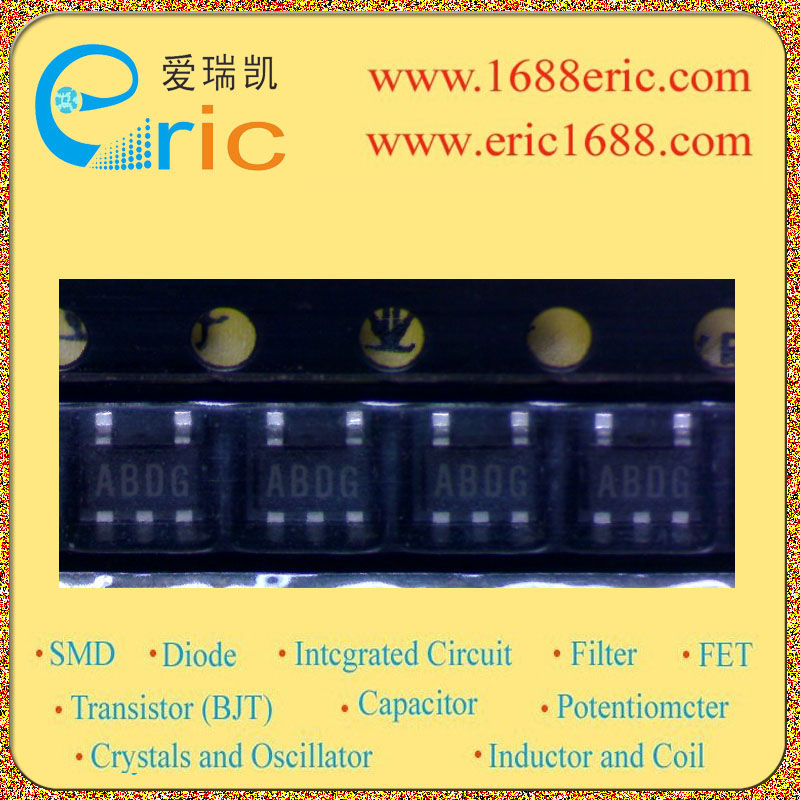

RN5RT21AA-TR AB 的参数 |
| 电路数量
Number of Regulators |
1 |
| 输入电压VIN
Voltage - Input |
9V |
| 输出电压VOUT
Voltage - Output |
2.1V |
| 输出电流Io
Current - Output |
60mA |
| 最大压降VDO
Voltage - Dropout |
300mV/0.3V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
有 Yes |
| 最大耗散功率Pd
Power dissipation |
150mW/0.15W |
| Description & Applications |
LOW DROPOUT VOLTAGE REGULATOR ;? Ultra-Low Supply Current TYP. 4μA (except ICEL) ? Standby Mode TYP. 0.1μA ? Low Dropout Voltage TYP. 0.3V (IOUT=60mA, RN5RT30A) ? Low Temperature-Drift Coefficient of Output Voltage TYP. ±100ppm/?C ? Excellent Line Regulation YP. 0.15%/V ? Output Voltage Stepwise setting with a step of 0.1V in the range of 2.0V to 6.0V is possible (refer to Selection Guide). ? High Accuracy Output Voltage±2.0% ? Built-in Current Limit Circuits TYP. 30mA ? Power source for battery-powered equipment. ? Power source for cellular phones, cameras, VCRs, camcorders, hand-held audio instruments and hand-held communication equipment. ? Power source for domestic appliances. |
| 描述与应用 |
低漏失 电压调节器;?超低电源电流的典型值。 4μA（ICEL除外） ?待机模式TYP。 0.1μA ?低压差TYP。 0.3V（RN5RT30A IOUT=60毫安） ?低温度漂移系数的输出电压典型值。温度系数±100ppm/?C ?卓越的线路调整YP。 0.15％/ V ?输出电压每步0.1V，在2.0V至6.0V的范围内逐步设置 （参见选型指南）。 ?高输出电压精度±2.0％ ?内置电流限制电路TYP。 30毫安 ?电池供电设备的电源。 ?电源，手机，照相机，录像机，摄像机，手持音频设备和手持式通信设备。 ?家用电器的电源。 |
