SN74LVC2G02DCUR C02R 的参数 |
| 逻辑类型
Logic Type |
或非门 NOR Gate |
| 电路数
Number of Circuits |
2 |
| 输入数
Number of Inputs |
2 |
| 电源电压Vcc
Voltage - Supply |
1.65V~5.5V |
| 静态电流Iq
Current - Quiescent (Max) |
10μA |
| 输出高，低电平电流
Current - Output High, Low |
-32mA,32mA |
| 低逻辑电平
Logic Level - Low |
0.7 V ~ 0.8 V |
| 高逻辑电平
Logic Level - High |
1.7 V ~ 2 V |
| 传播延迟时间@Vcc，CL
Max Propagation Delay @ V, Max CL |
4.4ns @ 5V，50pF |
| Description & Applications |
DUAL 2-INPUT POSITIVE-NOR GATE ；? Available in the Texas Instruments ? Typical VOHV (Output VOH Undershoot) NanoFree? Package >2 V at VCC= 3.3 V, TA= 25°C ? Supports 5-V VCC Operation ? I off Supports Partial-Power-Down Mode ? Inputs Accept Voltages to 5.5 V Operation ? Latch-Up Performance Exceeds 100 mA Per ? Max tpd of 4.9 ns at 3.3 V JESD 78, Class II ? Low Power Consumption, 10-μA Max ICC ? ESD Protection Exceeds JESD 22 ? ±24-mA Output Drive at 3.3 V – 2000-V Human-Body Model (A114-A) ? Typical VOLP (Output Ground Bounce)<0.8 V at – 1000-V Charged-Device Model (C101) VCC= 3.3 V, TA= 25°C |
| 描述与应用 |
双路2输入正或非门;?德州仪器典型VOHV （输出VOH冲） NanoFree?封装>2 V在VCC=3.3 V，TA= 25°C ?支持5-V VCC操作?我 关闭支持部分掉电模式 ?输入接受5.5 V操作电压 ?闭锁性能超过100 mA每 ?最大TPD为4.9 ns在3.3 V JESD 78，II类 ?低功耗，10μA最大ICC ?ESD保护超过JESD22 ?±24 mA输出驱动在3.3 V - 2000-V人体模型（A114-A） ?典型的VoIP （输出地弹跳）<0.8 V - 1000-V带电器件模型（C101） VCC= 3.3 V，TA= 25°C |
| 技术文档PDF下载 |
在线阅读  |
|
|
|
|
|
相关型号列表 |
| 型号 |
标记/丝印/代码 |
厂家 |
批号 |
封装 |
数量 |
描述 |
详细资料 |

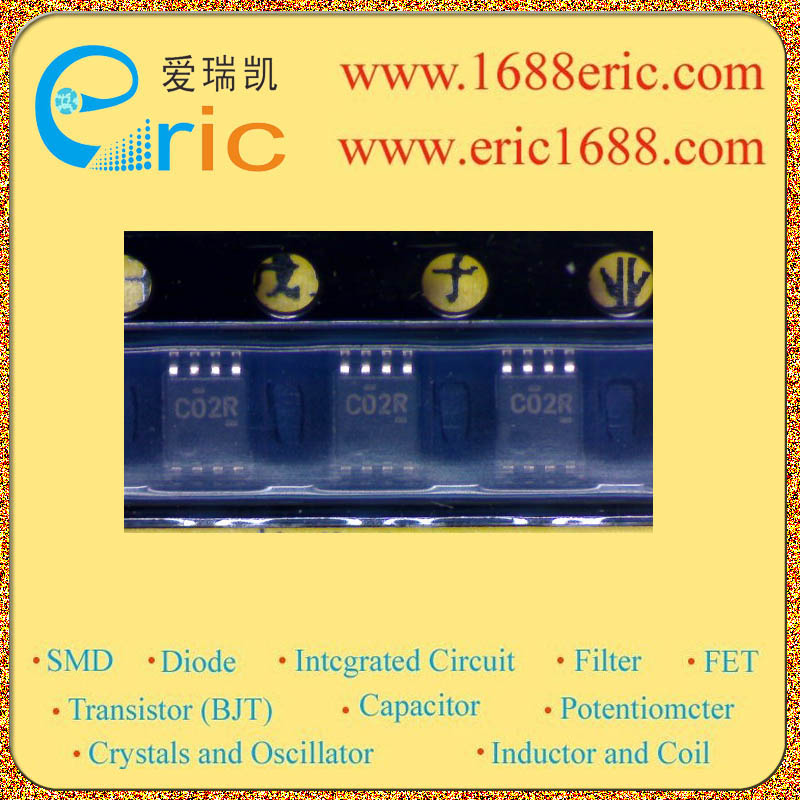

| SN74LVC2G02DCUR |
C02R |
TEXAS |
04+NOPB |
VFSOP8/US8 |
400 |
集成电路ICIntegrated Circuit（IC）-逻辑电路Logic circuit-逻辑门Gate |
查看 |
|
|
|
