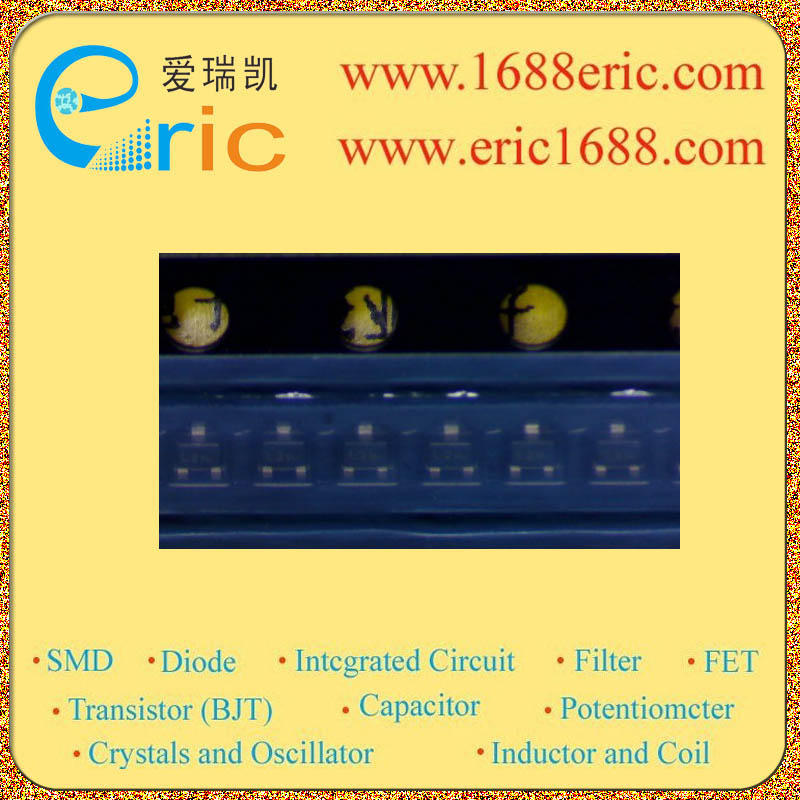

UESD5.0DT5G L2 的参数 |
| 极性
Polarization |
单向 Unidirectional |
| 反向关断电压/工作电压VRWM
Reverse Standoff Voltage |
5.0V |
| 反向击穿电压VBR
Breakdown Voltage |
6.2V |
| 峰值脉冲耗散功率PPPM
Peak Pulse Power Dissipation |
|
| 峰值脉冲电流IPPm
Peak Forward Surge Current |
|
| 额定耗散功率Pd
Power dissipation |
0.24W/240mW |
| Description & Applications |
Features: ? ESD Protection Diodes In Ultra Small SOT?723 Package ? Small Body Outline Dimensions:0.047″ x 0.032″ (1.20 mm x 0.80 mm) ? Low Body Height: 0.020″ (0.5 mm) ? Stand?off Voltage: 3.3 V ? 6.0 V ? Low Leakage ? Response Time is Typically < 1 ns ? ESD Rating of Class 3 (> 16 kV) per Human Body Model ? IEC61000?4?2 Level 4 ESD Protection ? IEC61000?4?4 Level 4 EFT Protection ? These are Pb?Free Devices |
| 描述与应用 |
特点： ?超小型SOT-723封装的ESD保护二极管 ?小体外形尺寸：0.047“×0.032”（1.20毫米x0.80毫米） ?低身高：0.020“（0.5毫米） ?待机电压：3.3 V - 6.0 V ?低漏 ?响应时间通常小于1 ns ?每人体模型ESD额定值的3类（16千伏） ?IEC61000-4-24级ESD保护 ?IEC61000-4-4等级4 EFT保护 ?这些都是Pb-Free设备 |
