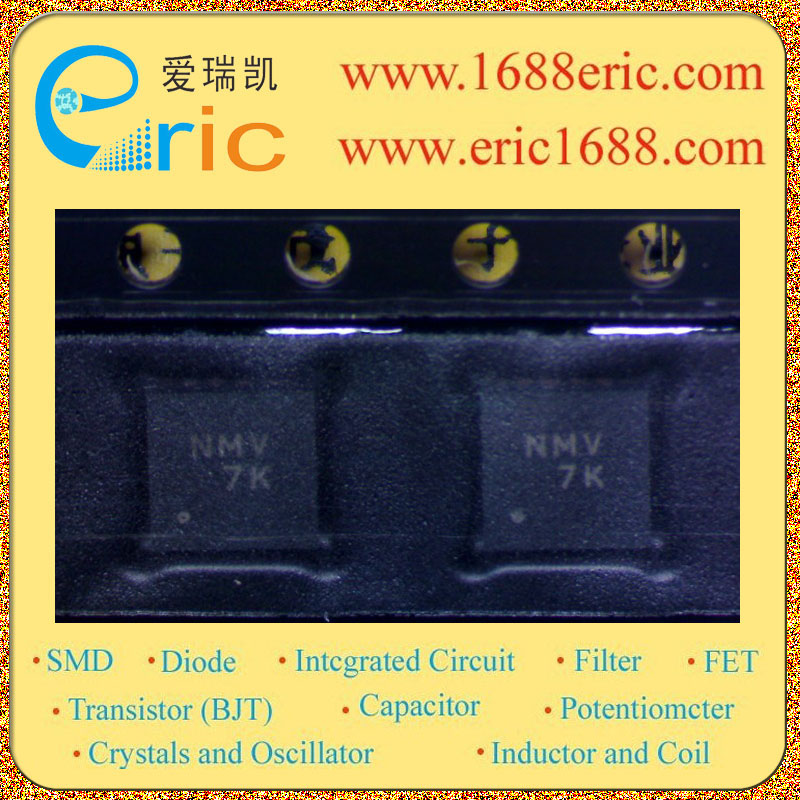

AAT3156ISN-T1
 型号：  AAT3156ISN-T1
 标记/丝印/代码/打字：  NMV
 厂家：  ANALOGIC
 封装：  TDFN44-16
 批号：  07NOPB
 库存数量：  317
 所属分类：  电源管理ICPower Management IC/PMIC
  LED驱动LED Driver
 技术文档PDF：  在线阅读
　 　
 在线购买 　

AAT3156ISN-T1 NMV 的参数
恒流 Constant Current 是 YES
恒压 Constant Voltage
拓扑 Topology 切换式电容器（充电泵） Switched Capacitor (Charge Pump)
输出数 Number of Outputs 6
内部驱动器 Internal Driver 是 YES
初级类型 Type - Primary 背光，闪灯/白光 Backlight, Flash/Torch
次级类型 Type - Secondary RGB 白色 LED RGB White LED
频率 Frequency 1MHz
电源电压 Voltage - Supply 2.7V ~ 5.5V
输出电压 Voltage - Output 4.3V
Description & Applications FEATURES ? High Efficiency 1X/1.5X/2X Charge Pump for White LED Applications ? VIN Range: 2.7V to 5.5V ? Fully Programmable Current with Single Wire — 16-Step Logarithmic Scale — 15/20/30mA Max Current — Four Low Current Settings Down to 50μA — Low IQ (50μA) for Low Current Mode ? Tri-Mode 1X, 1.5X, and 2X Charge Pump for Maximum Efficiency and VF Coverage ? Drives Six Channels of LEDs ? Individual Main/Sub-Group Control ? No Inductors, Low Noise Operation ? 1MHz Constant Switching Frequency ? Small Application Circuit ? Built-In Thermal Protection ? Built-In Auto-Disable For Open Circuit ? Automatic Soft Start ? IQ <1μA in Shutdown ? Thermally-Enhanced QFN44-16 Package Applications ? Color (RGB) Lighting ? Programmable Current Sinks ? White LED Backlighting ? White Photo Flash for Digital Still Cameras
描述与应用 特点 ?高效率1X/1.5X/2X电荷泵白光LED应用 ?VIN范围：2.7V至5.5V ?完全可编程的电流，单线 - 16级对数刻度 - 15/20/30mA最大电流 - 四种低电流设置低至50μA - 低智商低电流模式（50μA） ?三模式1X，1.5X和2X电荷泵最高的效率和VF覆盖 ?驱动6个通道的LED ?个人主/子集团控制 ?无需电感，运行噪音低 ?1MHz恒定开关频率 ?小应用电路 ?内置热保护 ?内置自动禁用开路 ?自动软启动 ?IQ停机时<1uA ?耐热增强型QFN44-16包装 应用 ?彩色（RGB）照明 ?可编程电流源 ?白光LED背光 ?黑白照片闪光灯数码相机
技术文档PDF下载 在线阅读

　

 相关型号列表
型号 标记/丝印/代码 厂家 批号 封装 数量 描述 详细资料
AAT3110IGU-5.0 AS ANALOGIC 03+ SOT-163/SOT23-6 2148 电源管理ICPower Management IC/PMIC-电荷泵Charge Pump 查看
AAT3110IJS-5.0-T1 ASG ANALOGIC 04+05NOPB84KM SC70JW-8 86778 电源管理ICPower Management IC/PMIC-电荷泵Charge Pump 查看
AAT3112IVN-4.5-T1 LGV ANALOGIC 05NOPB1RM+941 QFN33-16 2741 电源管理ICPower Management IC/PMIC-LED驱动LED Driver 查看
AAT3154AIWP-T1 OGV ANALOGIC 06NOPB TDFN33-12 5472 电源管理ICPower Management IC/PMIC-其它Other 查看
AAT3114ISN-20-T1 FGA ANALOGIC 06NOPB160RM QFN44-16 240398 电源管理ICPower Management IC/PMIC-LED驱动LED Driver 查看
AAT3164IRN-T1 QBV ANALOGIC 07NOPB(8RM) TDFN34-16 14620 电源管理ICPower Management IC/PMIC-LED驱动LED Driver 查看
AAT3125ISN-T1 ITV ANALOGIC 07NOPB TDFN44-16 0 电源管理ICPower Management IC/PMIC-电荷泵Charge Pump 查看
AAT3110IGU-4.5-T1 EEF ANALOGIC 07NOPB SOT-163/SOT23-6 4168 电源管理ICPower Management IC/PMIC-电荷泵Charge Pump 查看
AAT3111IJS-3.3-T1 BPG ANALOGIC 07NOPB504KM SC70JW-8 505694 电源管理ICPower Management IC/PMIC-电荷泵Charge Pump 查看
AAT3111IGU-3.3-T1 BPN ANALOGIC 06NOPB SOT-163/SOT23-6 9000 电源管理ICPower Management IC/PMIC-电荷泵Charge Pump 查看
AAT3130ITP-50-T1 MIG ANALOGIC 04+ TSOPJW-12 6000 电源管理ICPower Management IC/PMIC-其它Other 查看
AAT3113ITP-20-T1 HTG ANALOGIC 03NOPB TSOPJW-12 12000 电源管理ICPower Management IC/PMIC-LED驱动LED Driver 查看
AAT3132AITP-1-T1 OJG ANALOGIC 04+ TSOPJW-12 33 电源管理ICPower Management IC/PMIC-LED驱动LED Driver 查看
AAT3183IJS-1.5-T1 UJG ANALOGIC 07NOPB SC70JW-8 9000 电源管理ICPower Management IC/PMIC-DC/DC降压转换器DC/DC Step-Down Converter 查看
AAT3132ITP-1-T1 KHG ANALOGIC 04+ TSOPJW-12 1107 电源管理ICPower Management IC/PMIC-LED驱动LED Driver 查看
AAT3167IFO-T1 UCV ANALOGIC 07NOPB4RM STDFN33-14 8859 电源管理ICPower Management IC/PMIC-电荷泵Charge Pump 查看
AAT3142ITP-T1 PJG ANALOGIC 07NOPB TSOPJW-12 385 电源管理ICPower Management IC/PMIC-LED驱动LED Driver 查看
AAT3129ITP-60-T1 NNG ANALOGIC 07NOPB TSOPJW-12 3148 电源管理ICPower Management IC/PMIC-电荷泵Charge Pump 查看
AAT3156ISN-T1 NMV ANALOGIC 07NOPB TDFN44-16 317 电源管理ICPower Management IC/PMIC-LED驱动LED Driver 查看
AAT3172IWP-T1 QLV ANALOGIC 07NOPB TDFN33-12 1044 电源管理ICPower Management IC/PMIC-LED驱动LED Driver 查看

　
