AAT3123ITP-20-T1 IRG 的参数 |
| 恒流
Constant Current |
是 YES |
| 恒压
Constant Voltage |
|
| 拓扑
Topology |
|
| 输出数
Number of Outputs |
4 |
| 内部驱动器
Internal Driver |
|
| 初级类型
Type - Primary |
背光 Backlight |
| 次级类型
Type - Secondary |
RGB 白色 LED RGB White LED |
| 频率
Frequency |
1MHz |
| 电源电压
Voltage - Supply |
2.7V ~ 5.5V |
| 输出电压
Voltage - Output |
|
| Description & Applications |
FEATURES ? High Efficiency 1X/1.5X Fractional Charge Pump for White LED Applications ? VIN Range: 2.7V to 5.5V ? Dual Mode 1X and 1.5X Charge Pump for Maximum Efficiency ? Drives Low-VF and High-VF Type LEDs ? Up to Six 20mA Outputs (AAT3124) ? Up to Four 20mA Outputs (AAT3123/23A) ? 32-Position Logarithmic Scale with Digital Control ? Simple Serial Control (S2C wire) Interface ? Low Noise Constant Frequency Operation ? 1MHz Switching Frequency ? Small Application Circuit ? Regulated Output Current ? Automatic Soft Start ? No Inductors ? IQ <1μA in Shutdown ? Temperature Range: -40°C to +85°C ? 12-Pin TSOPJW Package (AAT3123/23A) ? 16-Pin 4x4mm QFN and 14-Pin TSOPJW Packages (AAT3124) Applications ? Color (RGB) Lighting ? Programmable Current Source ? White LED Backlighting ? White Photo Flash for DSCs |
| 描述与应用 |
特点 ?高效率1X/1.5X分数电荷泵白光LED应用 ?VIN范围：2.7V至5.5V ?双模式1X和1.5X电荷泵的最大效率 ?驱动低VF和高VF类型灯 ?高达60020mA输出（AAT3124） ?最多四个20mA输出（AAT3123/23A） ?32位置数刻度与数字控制 ?简易串行控制（S2C线）接口 ?低噪声恒定频率操作 ?1MHz开关频率 ?小应用电路 ?稳定的输出电流 ?自动软启动 ?无电感器 ?IQ停机时<1uA ?温度范围：-40°C至+85°C ?12引脚TSOPJW包装（AAT3123/23A） ?16引脚的4x4mm QFN和14引脚TSOPJW软件包 （AAT3124） 应用 ?彩色（RGB）照明 ?可编程电流源 ?白光LED背光 ?黑白照片数码相机的闪存 |
| 技术文档PDF下载 |
在线阅读  |
|
|
|
|
|
相关型号列表 |
| 型号 |
标记/丝印/代码 |
厂家 |
批号 |
封装 |
数量 |
描述 |
详细资料 |

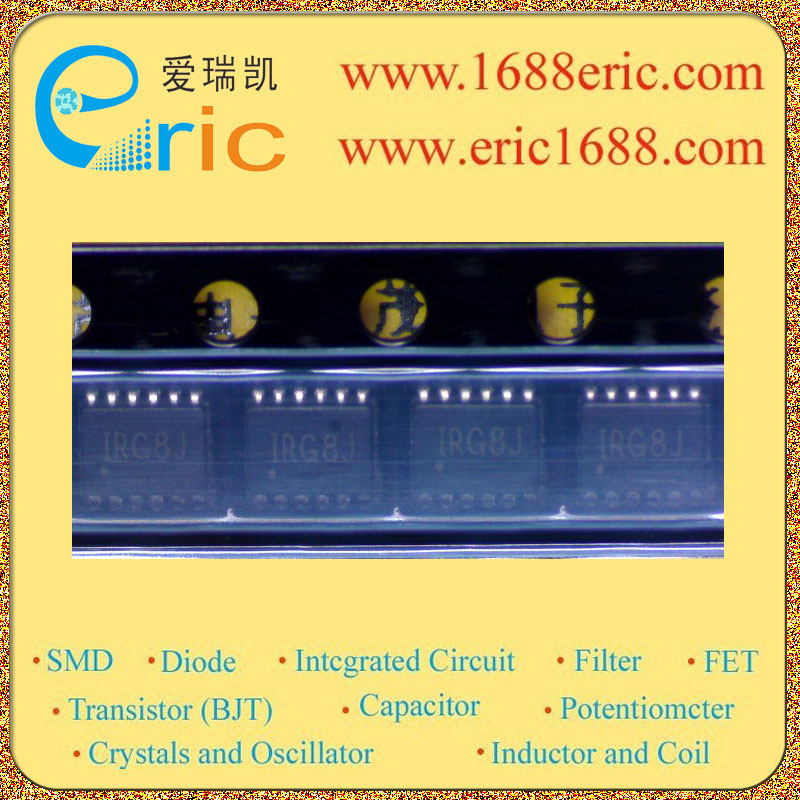

| AAT3123ITP-20-T1 |
IRG |
ANALOGIC |
07NOPB5300 |
TSOPJW-12 |
11064 |
电源管理ICPower Management IC/PMIC-LED驱动LED Driver |
