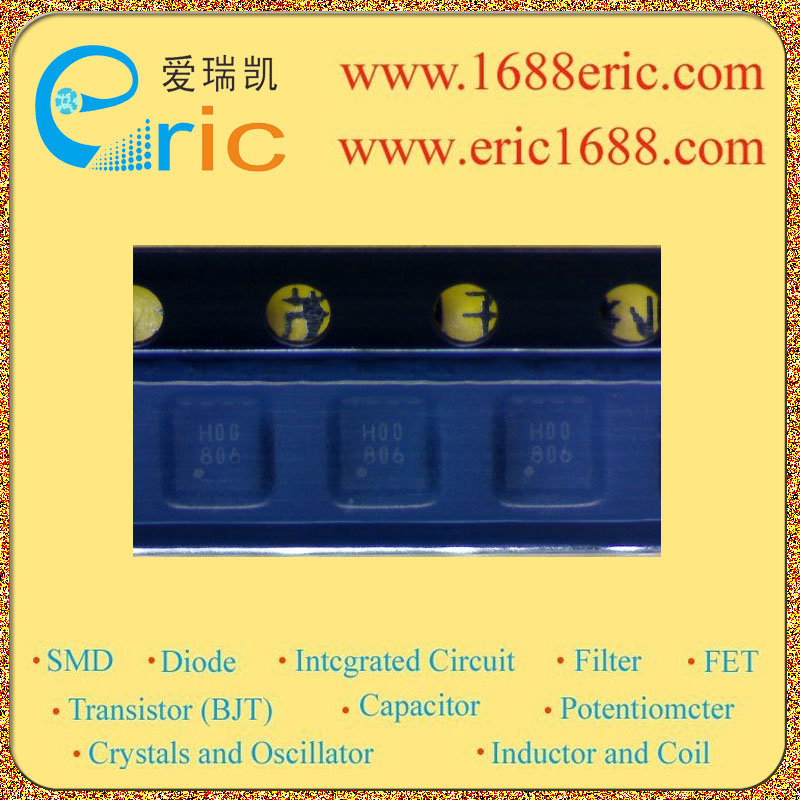

RP150K008A R08 的参数 |
| 电路数量
Number of Regulators |
2 |
| 输入电压VIN
Voltage - Input |
6V |
| 输出电压VOUT
Voltage - Output |
1.5~3.3V |
| 输出电流Io
Current - Output |
300mA/0.3A |
| 最大压降VDO
Voltage - Dropout |
|
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
有 Yes |
| 最大耗散功率Pd
Power dissipation |
|
| Description & Applications |
LOW NOISE Dual 300mA LDO ?Supply Current Typ. 24μA×2 (VR1&VR2) ? Standby Current Typ. 0.1μA ? Dropout Voltage Typ. 0.21V (IOUT=300mA, VOUT=2.8V) Typ. 0.24V (IOUT=300mA, VOUT=2.5V) ? Ripple Rejection Typ. 80dB (f=1kHz) ? Temperature-Drift Coefficient of Output Voltage Typ. ±30ppm/°C ? Line Regulation Typ. 0.02%/V ? Output Voltage Accuracy ±1.0% ? Input Voltage Range 2.5V to 5.25V ? Output Voltage Range. 1.5V to 3.3V ? Built-in Fold Back Protection Circuit .Typ. 50mA ? Built-in Auto Discharge Function B Version ? Ceramic capacitors are recommended to be used with this IC CIN=COUT=1.0μF or more ? Power source for portable communication equipment. ? Power source for electrical appliances such as cameras, VCRs and camcorders. ? Power source for battery-powered equipment. |
| 描述与应用 |
低噪声双300毫安LDO;?供电电流典型。 24μA×2（VR1和VR2） ?待机电流典型。 0.1μA ?漏失电压典型值。 0.21V（IOUT=的300mA，VOUT=2.8V） 典型。 0.24V（IOUT=的300mA，VOUT= 2.5V） ?纹波抑制典型。 80分贝（F =1kHz时） ?典型输出电压的温度漂移系数。 ±30PPM/°C ?线路调整典型。 0.02％/ V ?输出电压精度±1.0％ ?输入电压范围2.5V至5.25V ?输出电压范围。 1.5V至3.3V ?内置折返保护电路的典型值。 50毫安 ?内置自动放电功能B版本 ?陶瓷电容器建议使用此IC CIN= COUT=1.0μF以上 ?便携式通信设备的电源。 ?电源的电器，如摄像机，录像机和摄像机。 ?电池供电设备的电源。 |
