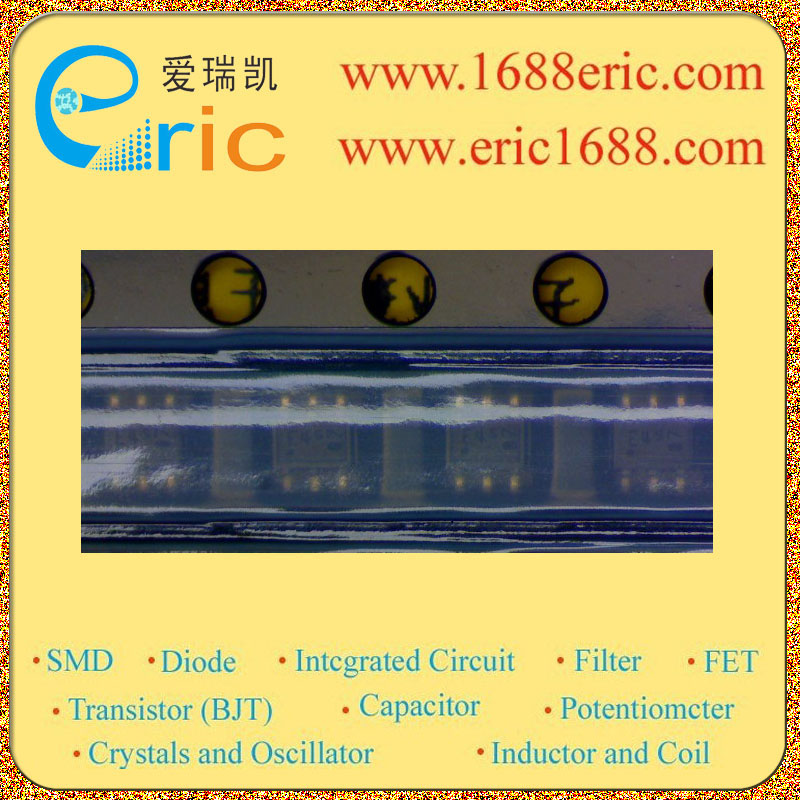

ESD5V0S4USE6327 E4 的参数 |
| 极性
Polarization |
单向 Unidirectional |
| 反向关断电压/工作电压VRWM
Reverse Standoff Voltage |
|
| 反向击穿电压VBR
Breakdown Voltage |
6.7V |
| 峰值脉冲耗散功率PPPM
Peak Pulse Power Dissipation |
130W |
| 峰值脉冲电流IPPm
Peak Forward Surge Current |
10A |
| 额定耗散功率Pd
Power dissipation |
|
| Description & Applications |
Features ? Multi-Channel TVS Diode Array ? ESD / transient protection of data and power lines in 3.3 V / 5 V application according to: IEC61000-4-2 (ESD): ± 30 KV (contact) IEC61000-4-4 (EFT): 80 A (5/50 ns) IEC61000-4-5 (Surge): 10 A (8/20 μs) ? Working voltage: 5 V (5.3 V max.) ? Low clamping voltage ? Low reverse current < 5 μA ? Pb-free (RoHS compliant) package ? Qualified according AEC Q101 Applications ? Uni or bi-directional operation possible (see application example page 5) ? Mobile communication ? Consumer products (STB, MP3, DVD, DSC...) ? LCD displays, camera ? Notebooks and desktop computers, peripherals |
| 描述与应用 |
特点 ?多频道TVS二极管阵列 ?ESD/瞬态保护 ???数据和电源线 ???在3.3 V / 5 V应用： ???IEC61000-4-2（ESD）：±30 KV（接触） ???IEC61000-4-4（EFT）：80（5/50纳秒） ???IEC61000-4-5（浪涌）：10 A（8/20微秒） ?工作电压：5 V（最大5.3 V）。 ?低钳位电压 ?低反向电流<5μA ?无铅封装（符合RoHS） ?符合AEC Q101 应用 ?单向或双向操作可能 ???（见应用实例第5页） ?移动通信 ?消费类产品（机顶盒，MP3，DVD，DSC） ?液晶显示器，摄像头 ?笔记本电脑和台式电脑，外设 |
