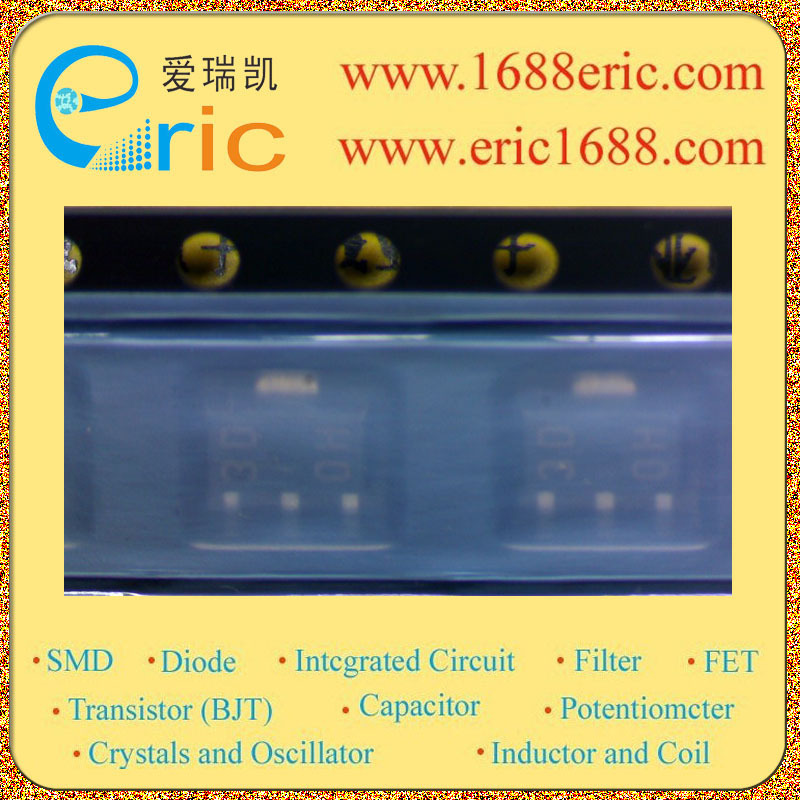

MCP1701AT-3302I/MB 3D 的参数 |
| 电路数量
Number of Regulators |
1 |
| 输入电压VIN
Voltage - Input |
2.3~6V |
| 输出电压VOUT
Voltage - Output |
3.3V |
| 输出电流Io
Current - Output |
250mA/0.25A |
| 最大压降VDO
Voltage - Dropout |
178mV/0.178V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
无 No |
| 最大耗散功率Pd
Power dissipation |
|
| Description & Applications |
2 μA Low-Dropout Positive Voltage Regulator ；?6 μA Typical Quiescent Current ? Input Operating Voltage Range: 2.3V to 6.0V ? Output Voltage Range: 1.2V to 5.0V ? 250 mA Output Current for output voltages ≥ 2.5V ? 200 mA Output Current for output voltages < 2.5V ? Low Dropout (LDO) voltage - 178 mV typical @ 250 mA for VOUT = 2.8V ? 0.4% Typical Output Voltage Tolerance ? Stable with 1.0 μF Ceramic Output capacitor ? Short-Circuit Protection ? Overtemperature Protection |
| 描述与应用 |
2μA低压差正电压稳压器;?6 UA典型的静态电流 ?输入工作电压范围：2.3V至6.0V ?输出电压范围：1.2V至5.0V ?250 mA输出电流输出电压≥2.5V ?200 mA输出电流输出电压<2.5V ?低压差（LDO）稳压 - 为178 mV@ VOUT= 2.8V250 mA（典型） ?0.4％的典型输出电压容差 ?1.0 uF陶瓷输出电容稳定 ?短路保护 ?过温保护 |
