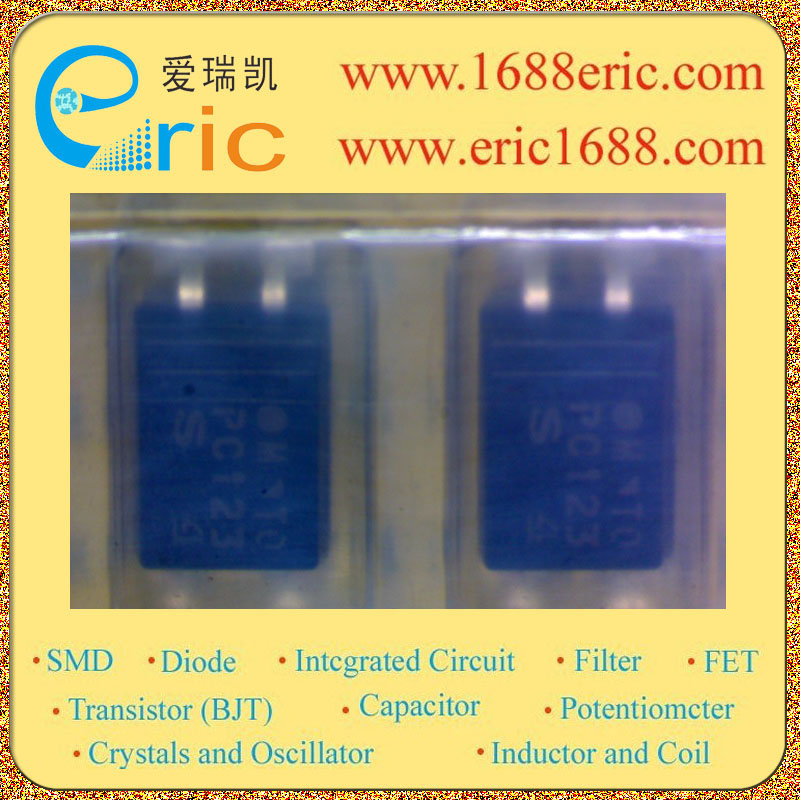

PC123S PC123S 的参数 |
| 通道数
Number of Channels |
1 |
| 输入类型
Input Type |
DC |
| 电压 - 隔离
Voltage - Isolation |
5000Vrms |
| 电流传输比（最小值）
Current Transfer Ratio (Min) |
50% @ 5mA |
| 电流传输比（最大值）
Current Transfer Ratio (Max) |
400% @ 5mA |
| 电压 - 输出
Voltage - Output |
70V |
| 电流 - 输出/通道
Current - Output / Channel |
50mA |
| 电流 - DC 正向 (If)
Current - DC Forward (If) |
10mA |
| Vce 饱和值（最大值）
Vce Saturation (Max) |
0.2V |
| 输出类型
Output Type |
晶体管 Transistor |
| Description & Applications |
Features ? DIP 4 pin Reinforced Insulation Type Photocoupler ? 4-pin DIP package ? Double transfer mold package (Ideal for Flow Soldering) ? Current transfer ratio (CTR : MIN. 50% at IF=5 mA, VCE=5V) ? Several CTR ranks available ? Reinforced insulation type (Isolation distance : MIN. 0.4mm) ? Long creepage distance type (wide lead-form type only : MIN. 8mm) ? High isolation voltage between input and output (Viso(rms) : 5.0 kV) ? Lead-free and RoHS directive compliant APPLICATIONS ? I/O isolation for MCUs (Micro Controller Units) ? Noise suppression in switching circuits ? Signal transmission between circuits of different potentials and impedances ? Over voltage detection |
| 描述与应用 |
特点 ?DIP4针加强绝缘型光耦合器 ?4脚DIP封装 ?双压注模封装（非常适于波峰焊） ?电流传输比（CTR：MIN50％在IF=5毫安，VCE=5V） ?几个CTR行列 ?加强绝缘型（隔离距离：最小0.4mm间距） ?爬电距离长型（宽铅表单类型：最小0.8毫米） ?高输入和输出之间的隔离电压（维索（RMS）：5.0千伏） ?无铅??免费兼容指令和RoHS 应用 ?I / O隔离的MCU（微控制器单元） ?开关电路的噪声抑制 ?不同的潜能和阻抗的电路之间的信号传输 ?过电压检测 |
