型号： |
CSPEMI306A |

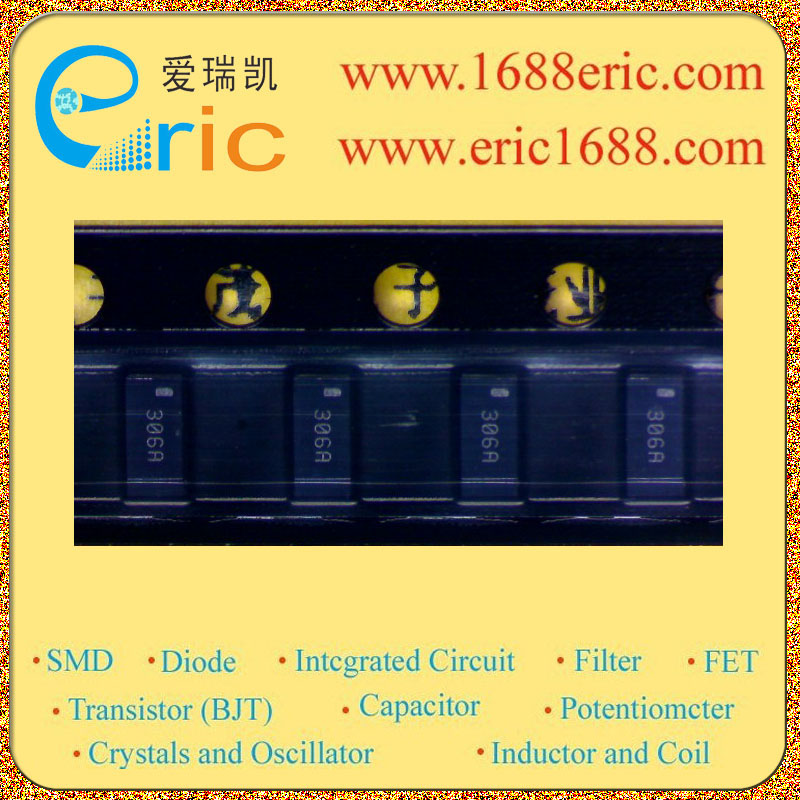

| 标记/丝印/代码/打字： |
306A |
| 厂家： |
California Micro Devices |
| 封装： |
CSP-15 |
| 批号： |
05+ |
| 库存数量： |
6900 |
| 所属分类： |
晶振滤波Crystal Oscillator and Filter
滤波Filter
EMI |
| 技术文档PDF： |
在线阅读  |
| |
|
| 在线购买 |
|
|
|
|
CSPEMI306A 306A 的参数 |
| 类型
Type |
低通 Low Pass |
| 技术
Technology |
RC |
| 通道数
Number of Channels |
4 |
| 中心/截止频率
Center / Cutoff Frequency |
64MHz |
| 衰减值
Attenuation Value |
35dB@800MHz-2700MHz |
| 电阻 - 通道 (Ω)
Resistance - Channel (Ohms) |
100Ω |
| 电流
Current |
|
| 数值
Values |
C=30pF |
| ESD 保护
ESD Protection |
是 Yes |
| Description & Applications |
Features ? Six channels of EMI filtering for data ports ? Pi-style EMI filters in a capacitor-resistor-capacitor (C-R-C) network ? Greater than 32dB attenuation at 1GHz ? +15kV ESD protection on each channel (IEC 61000-4-2 Level 4, contact discharge) ? +30kV ESD protection on each channel (HBM) ? Chip Scale Package features extremely low lead inductance for optimum filter and ESD performance ? 15-bump, 2.960mm X 1.330mm footprint Chip Scale Package (CSP) ? Lead-free version available Applications ? EMI filtering and ESD protection for both data and I/O ports ? Wireless Handsets ? Handheld PCs / PDAs ? MP3 Players ? Notebooks ? Desktop PCs |
| 描述与应用 |
特点 ?6通道EMI过滤数据端口 ?丕式EMI滤波器的电容电阻电容 （C-R-C）网络 ?大于32分贝衰减为1GHz ?+15 kV的ESD保护每个通道 （IEC61000-4-2第4级，接触放电） ?+30 kV的ESD（HBM）保护每个通道 ?芯片级封装，具有极低的 引线电感的最佳滤波器和ESD 性能 ?15的磕碰，2.960毫米X1.330毫米足迹 芯片级封装（CSP） ?提供无铅版本 应用 ?EMI滤波和ESD保护为数据 和I / O端口 ?无线手机 ?掌上电脑/掌上电脑 ?MP3播放器 ?笔记本电脑 ?台式电脑 |
| 技术文档PDF下载 |
在线阅读 |
|
|
|
|
|
